金剛石線切割機中切形機的三種結構，分別是：1.弓架運動式結構金剛石線切形機、2.往復循環走絲結構金剛石線切形機、3.單向環形線結構金剛石線切形機。

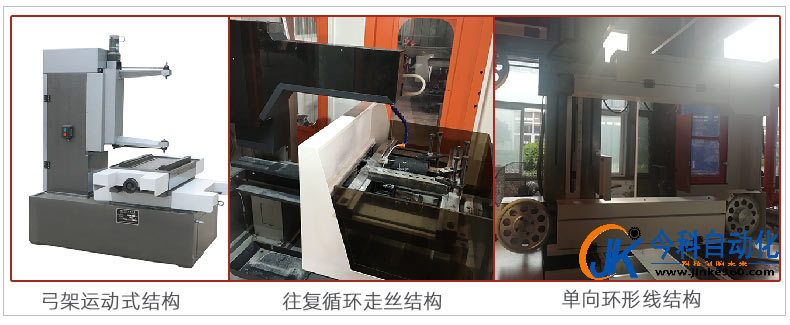

金剛石線切割機中切形機的三種結構
三種結構金剛石線切形機對金剛石線的使用：金剛石線切割機弓架運動式結構使用的是線徑0.5~2mm長度在幾十公分到2米之間的粗短線，往復循環走絲結構使用的是線徑0.2~0.45mm長度從幾十米到幾百米甚至上萬米的細長線，單向環形線結構使用的是線徑0.6~2mm的幾米長的一根圓環線。弓架結構和往復循環走絲結構的金剛石線為單根，環形線則是由一根線互相纏繞在一起的特殊金剛石繩線。

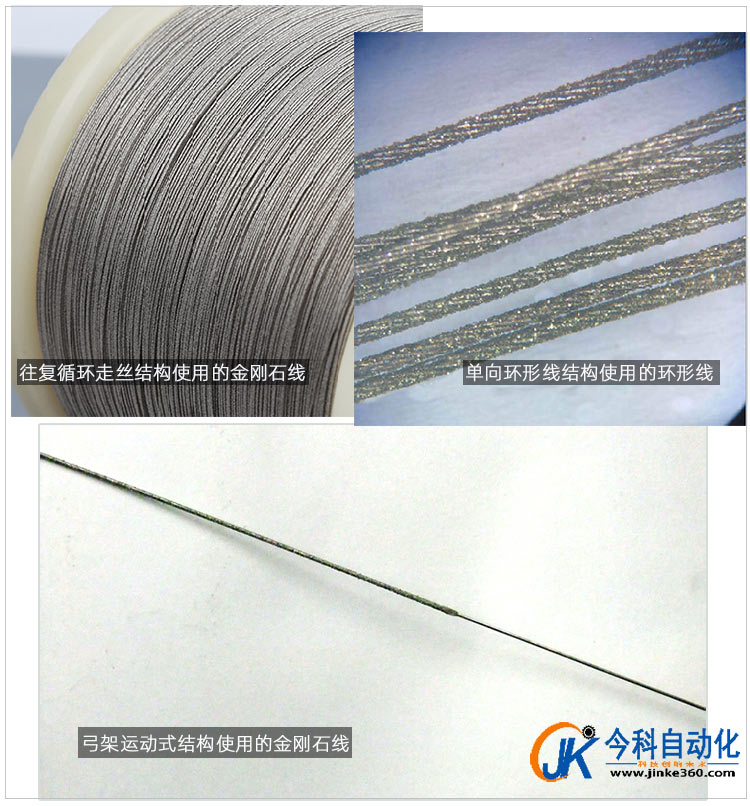

金剛石線切割機切形機的幾種金剛石線
弓架運動結構金剛石線切割機主要是切形狀類的機床，但因?yàn)闄C(jī)床震動較大，只能切厚片，不能切薄片。它的工作原理是通過一根電鍍金剛石線，由弓架帶動上下往復運動，與工件發生切削從而達到加工的目的。用電鍍金剛石線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動的按程序確定的軌跡運動，最后得到所需形狀的工件。
往復循環走絲結構能切薄片，能切形狀，在金剛石線很細的情況下切形狀不能切太厚。往復走絲運動式金剛石線切割機的工作原理是利用一根金剛石線高速往復走絲運動，與工件接觸發生磨削而達到加工的目的。
單向環形線結構的金剛石線切形機，該結構由一根圓環形的金剛石線由導向輪帶動朝著一個方向單方向高速運動，在數控指令控制下工作臺帶動工件移動與金剛石線接觸產生磨削，從而達到切削加工的目的。
金剛石線切割機中切形機的這三種結構，其中弓架運動式結構能做到取芯、切厚片，不能切薄片；往復循環走絲結構能取芯、切厚片、切薄片；環形線結構能切厚片、切薄片，不能取芯。
其中環形線結構的切割速度比其他兩種結構的切割速度快；往復循環走絲結構可以使用規格較小的金剛石線，能很好的切割轉角，能切出更細致的圖形，精度更高。
