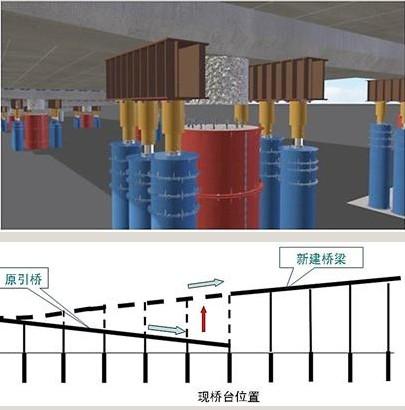

簡介：橋梁頂升的重點在于保持橋梁上部結構完整性，要到達此要求的方法是保持橋梁上部結構在現有狀態下同步頂升，因此就要采用先進可靠的技術方法——PLC同步頂升控制技術。

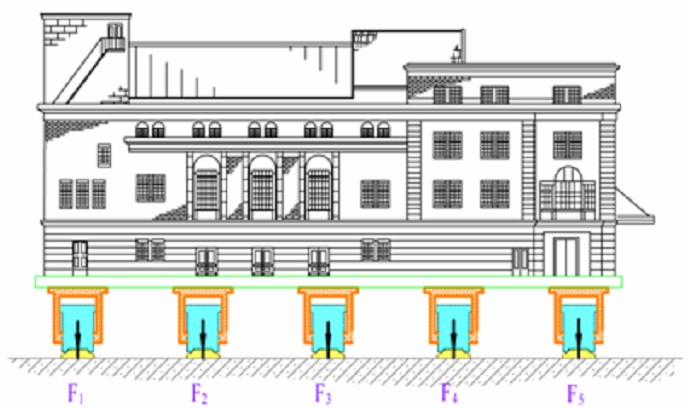

橋梁整體頂升技術的關鍵在于保證其上部結構的整體性同步頂升。同步頂升技術在路面和橋梁上應用的優點是：這種方法能夠不損壞現有路面或橋梁的結構，另一方面在頂升過程中能盡可能的減少中斷交通的時間。

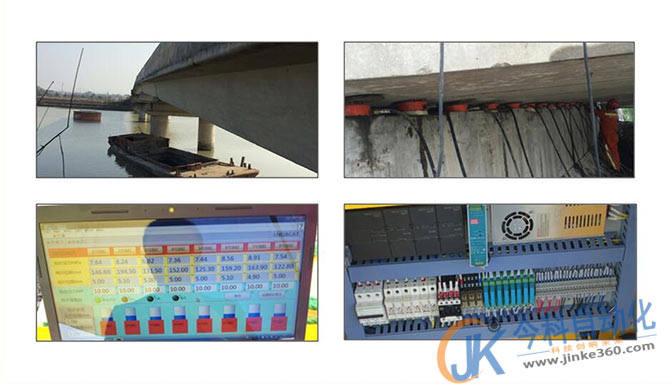

同步頂升技術在路面和橋梁建設中的應用
一、PLC同步頂升系統

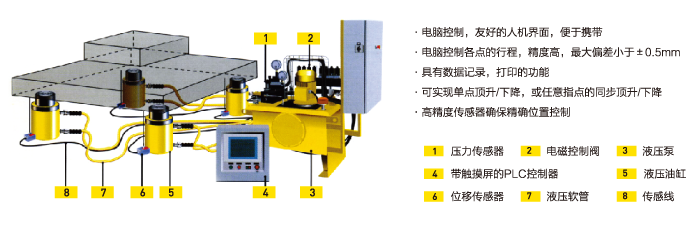

PLC同步頂升系統由液壓系統（油泵、油缸等）、監測系統（位移傳感器、壓力傳感器）和計算機控制系統組成。

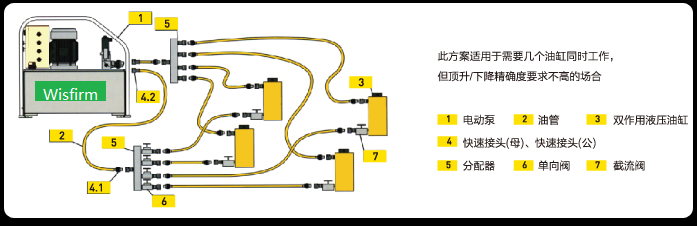

1、液壓系統
液壓系統由計算機控制（采用可靠、穩定的PLC），可以全自動完成同步位移，實現力和位移的控制，位移誤差的控制，行程的控制，負載壓力的控制，誤操作自動保護，過程顯示，故障報警，緊急停止功能；
油缸液控單向閥可防止任何形式的系統及管路失壓，從而保證負載有效支撐等多種功能。
供油回路：A2F型高壓柱塞泵，單向閥，蓄能器，壓力傳感器及電磁溢流閥組成電子卸荷節能供油回路，穩定地為系統提供30.00-31.50MPa的油壓（尖峰壓力值35MPa）。
在每一個頂升缸的下腔接有減壓閥，根據實測到的各頂荷重壓力，將減壓閥的零背壓出口壓力調至比實際荷重壓力低2.0MPa；即減壓閥的零背壓出口壓力=實測到的各頂荷重壓力-2.0MPa。減壓閥共有三個油口；進油口、出油口、回油口，如果減壓閥的調定壓力為P0，而回油口的壓力為Pc，則出油口的壓力為Po+Pc，從圖一可知回油口壓力受比例伺服閥控制，當比例伺服閥的出口壓力Pc為2.0 Mpa時，頂升缸的總推力與頂升物的自重平衡，當Pc>2.0 MPa時頂升物將起升，而當Pc<2.0 MPa時頂升物將回落。于是由若干個減壓閥、一個比例伺服閥、一個壓力傳感器組成的力閉環回路與若干個頂升缸一起，組成了一個比例受控組件，這個組件與外部的位移傳感器構成位置閉環系統，依靠位置閉環系統可實現精確的位置控制
為了避免Pc變化范圍過大，造成舉升過快，比例伺服閥的進油口油壓降至8.0-10.0 MPa，它由減壓閥將主回路的油壓降壓后供給。為了提高比例伺服閥的閉環穩定性在比例伺服閥的供油回路接有蓄能器。
在每一個頂升缸的下腔，另接有液控單向閥和測壓接頭，只要電磁閥一斷電，液控單向閥立即關閉，確保頂升缸不至帶載下滑。通過測壓接頭可向頂升缸內少量補油。
正常工作時，電磁閥的電磁鐵A始終通電。電磁閥的中位，用于頂升油缸完成一步頂升時進行支墊，當電磁閥處于中位時，頂升缸上下腔油壓均為零，關閉液控單向閥后，可以拆裝油管。當電磁鐵B通電時，頂升缸處于空載快速回縮狀態。為避免舉升或回縮時速度過快，在電磁閥的進油口接有調速閥，它可控制頂升缸的最大運動速度。
除單向閥、壓力傳感器、壓力表、測壓接頭裝在千斤頂以外，其他的元件包括控制電器組裝在一個液壓泵站內，液壓站與千斤頂之間用3根軟管相連接，分別是進油管、回油管、控制油管，這樣就組成了一個完整的液壓系統。
比例閥、壓力傳感器和電子放大器組成壓力閉環，根據每個頂升缸承載的不同，調定減壓閥的壓力，若干個千斤頂組成一個頂升組，托舉起橋梁上部結構，但是如果僅有力平衡，則橋梁的舉升位置是不穩定的，為了穩定位置，在每組中間安裝監測傳感系統進行位置反饋，組成位置閉環，一旦測量位置與指令位置存在偏差，便會產生誤差信號，該信號經放大后疊加到指令信號上，使該組總的舉升力增加或減小，于是各油缸的位置發生變化，直至位置誤差消除為止。由于各組頂升系統的位置信號由同一個數字積分器給出，因此可保持各個頂升組同步頂升，只要改變數字積分器的時間常數，便可方便地改變頂升或回落的速度。
技 術 指 標
液壓系統工作壓力 31．5Mpa
頂升缸推力 200T
頂升缸行程 140mm
偏載能力 5。
最大頂升速度 10mm/min
組內頂升缸控制形 壓力閉環控制、控制精度≤5%
組與組間控制形式 位置閉環控制、同步精度 ±5.0 mm
（二）監測傳感系統
監測傳感系統在整個頂升平移系統中非常重要，是我們獲得數據信息的主要來源。它的靈敏度將直接影響到頂升的同步精度。監測傳感系統主要是由光柵尺、信號放大器、傳感線路及計算機組成，其中最重要的就是光柵尺，它的分辨率能達到0.005 mm。
光柵尺的主要作用是監測頂升的相對位移，然后將測得的位移數據通過信號放大器的處理，把經過放大后的信號通過傳感線路傳送到計算機，由計算機進一步處理所收集到的數據信息。光柵尺的布設直接影響到監測的準確性，合理的布設光柵尺能客觀地反映出整體的位移姿態。所以在劃分控制區域時，要考慮到光柵尺的架設的位置是否能客觀地反映該控制區域的整體位移。當然，光柵尺架設時應保證它的垂直度，盡量減少人為造成誤差，保證光柵尺的精度。
（三）計算機系統

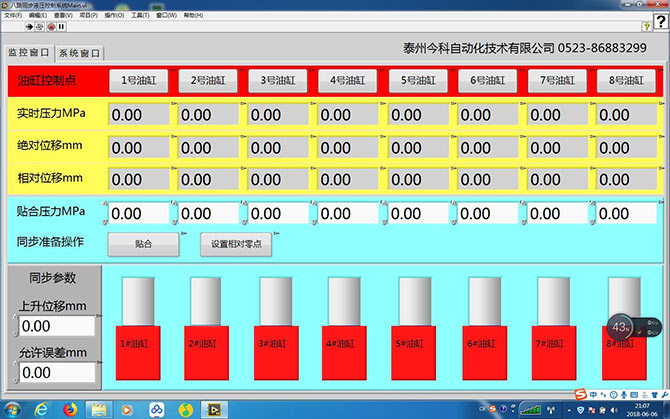

核心控制裝置是西門子S7系列的PLC，采用按鈕方式操作，并通過觸摸屏顯示各個頂升油缸的受力參數，還可連接打印機，記錄頂升過程數據。系統安裝了UPS電源，即使意外斷電，也可確保數據和工程的安全。
計算機系統是整個PLC系統的核心，他把由監測傳感系統所收集到的數據進行分析處理，并把處理后的數據反饋給液壓系統，由液壓系統調節各千斤頂油壓，從而保證整個頂升系統同步性。

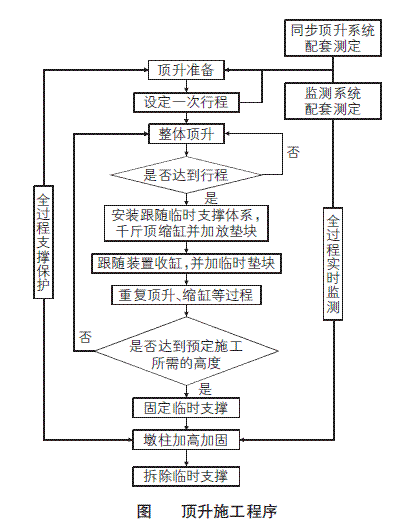

二、施工流程圖
施工流程圖
