尺寸長*寬*高：
試樣材質 | 石英玻璃 |
試樣描述 | 長方形，厚度25 mm |
加工要求 | 異形切割。 |
試樣加工機器 | JINKE_GKCS20往復線金剛線切形機 |
金剛線 | 金剛石線參數（直徑0.37mm，長度280m） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |

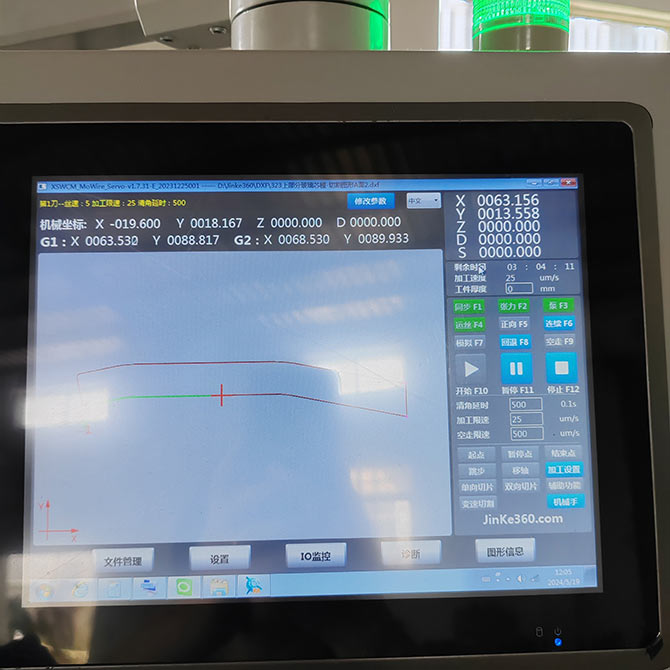

切割操作：把石英玻璃固定在機床工作臺上面，切割時直接導入切割圖紙。
切割數據
項目 | 單位 | 數據 | 備注 |
切割厚度 | mm | 25 | |
切割速度 | μm/s | 25 | 變速切割 |
清角時間 | s | 50 | |
金剛線速度 | m/s | 5 | |
金剛線補償 | mm | 0.18 | |
切割時間 | h | 4時15分 |

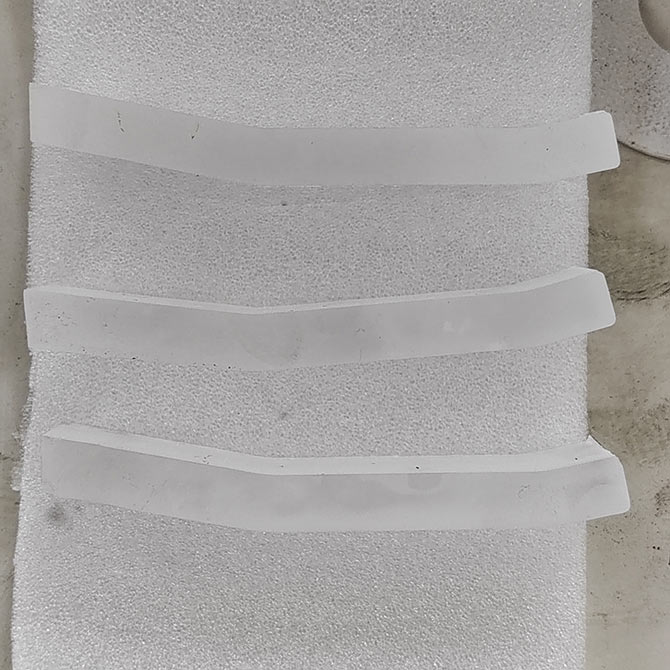

石英玻璃芯模切割結果
切面光潔度好，無崩邊。

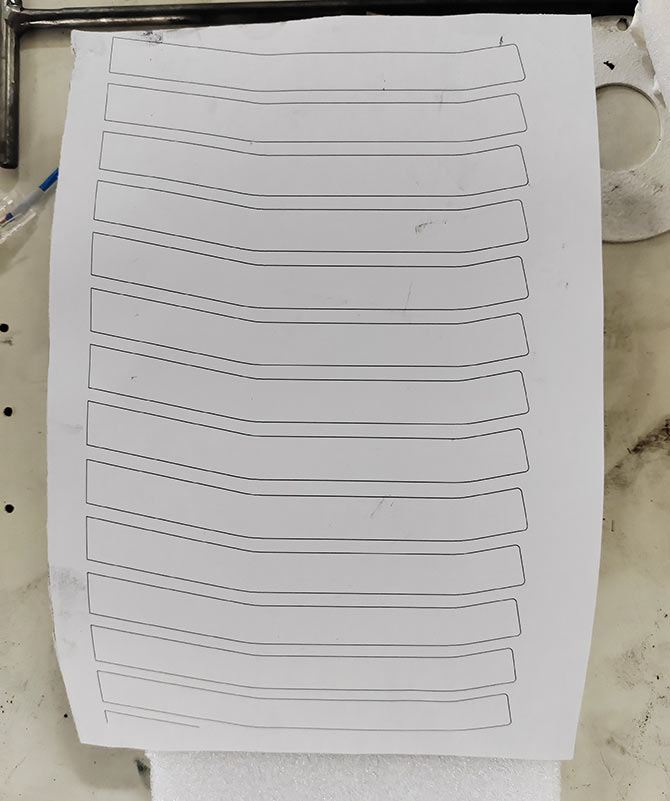

切割圖紙

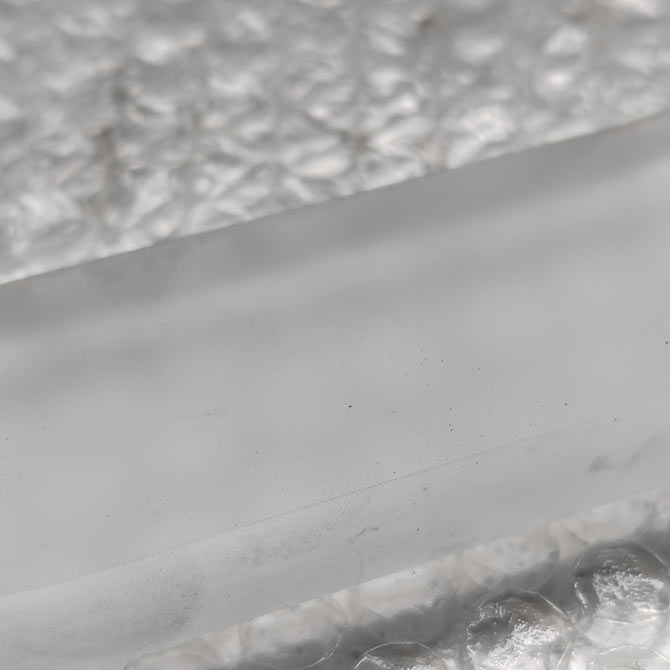

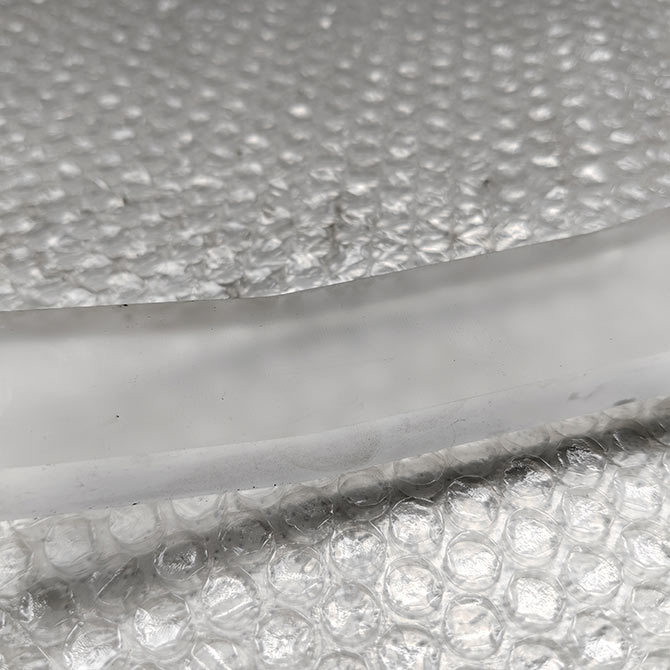

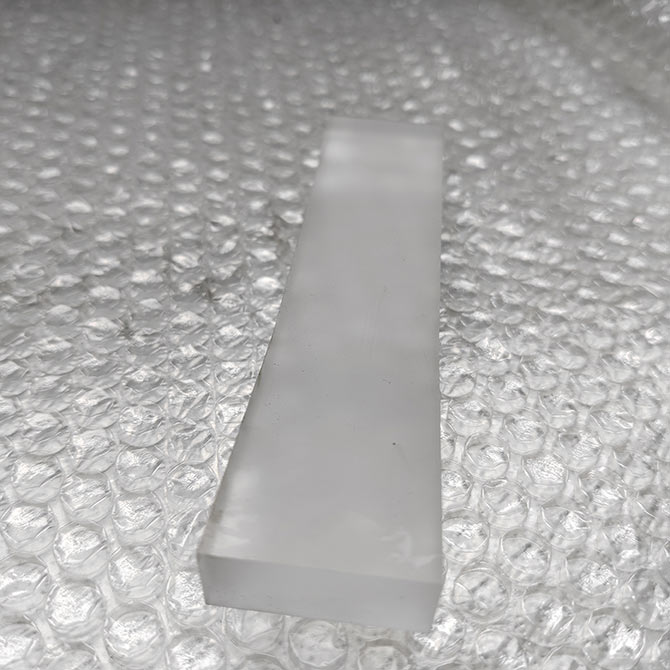

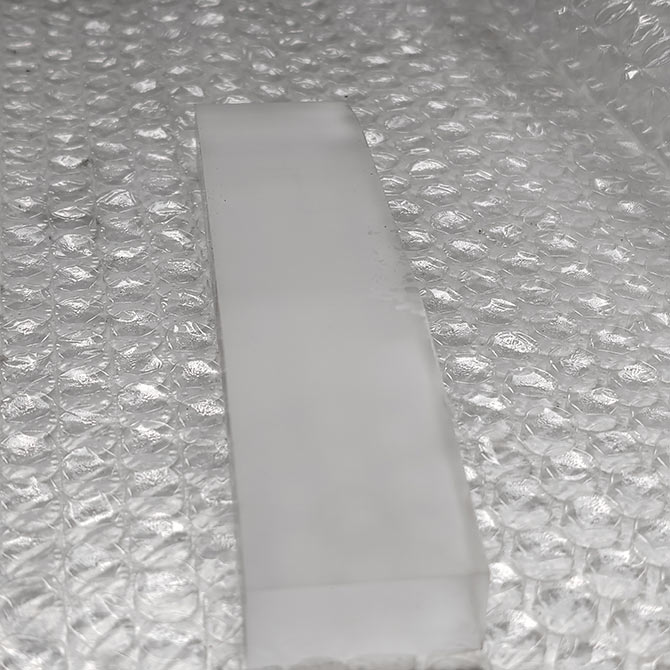

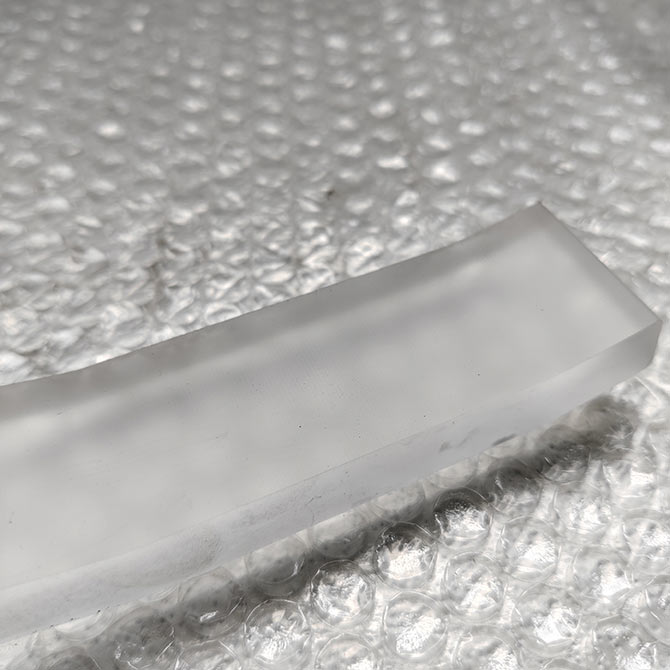

切割效果：
