加工實例：今科C型切形機，厚度141mm藍寶石圓柱切割六邊形
泰州今科自動化技術_
尺寸長*寬*高：
試樣材質 | 藍寶石 |
試樣描述 | 圓柱形狀，直徑 30mm，高度 141mm |
加工要求 | 六邊形切割。 |
試樣加工機器 | JINKE_GKOX3040往復線金剛線切形機器. |
金剛線 | 金剛石線參數（直徑0.37mm，長度2㎞） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |
切割前的準備工作：切割前，把藍寶石圓柱固定在石墨板上，再把石墨板固定在工作臺的工件架上。

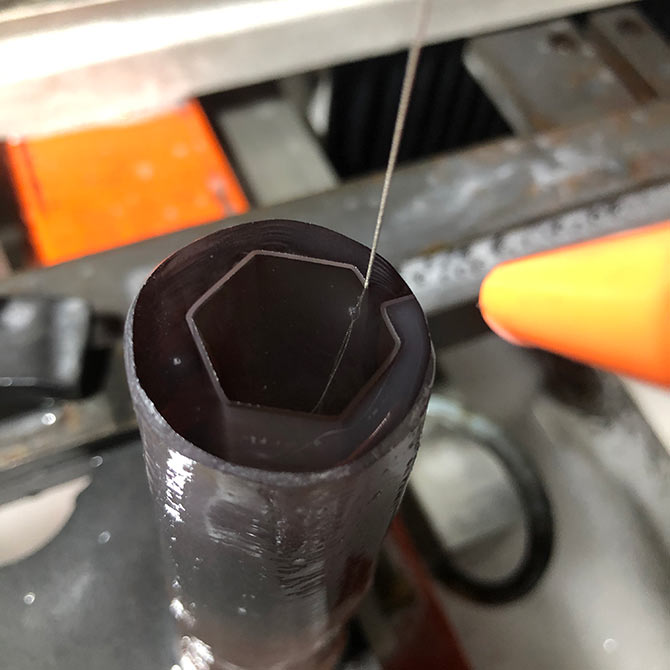

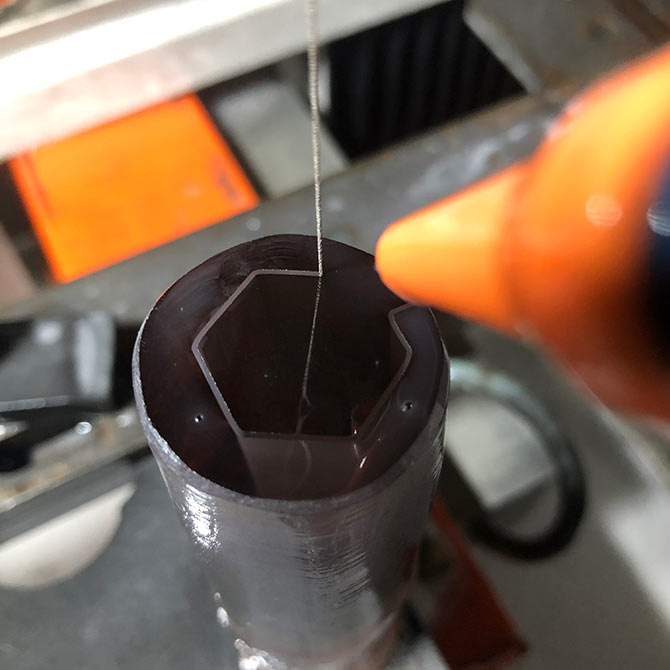

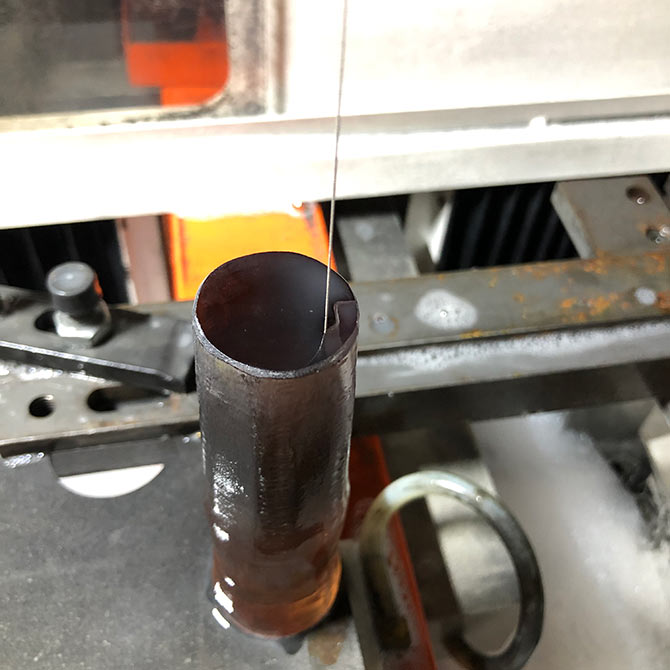

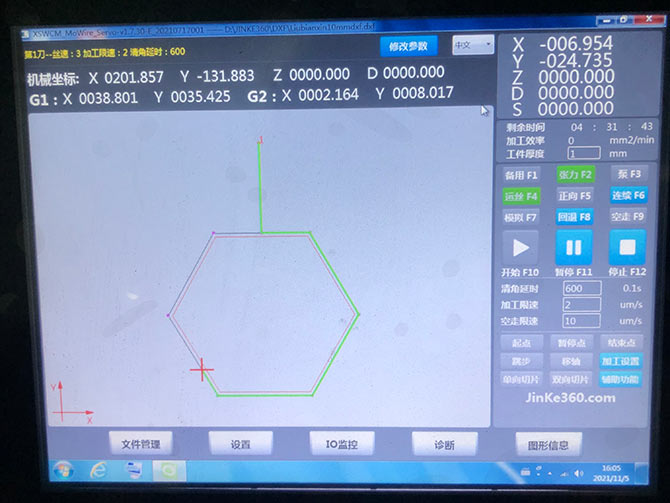

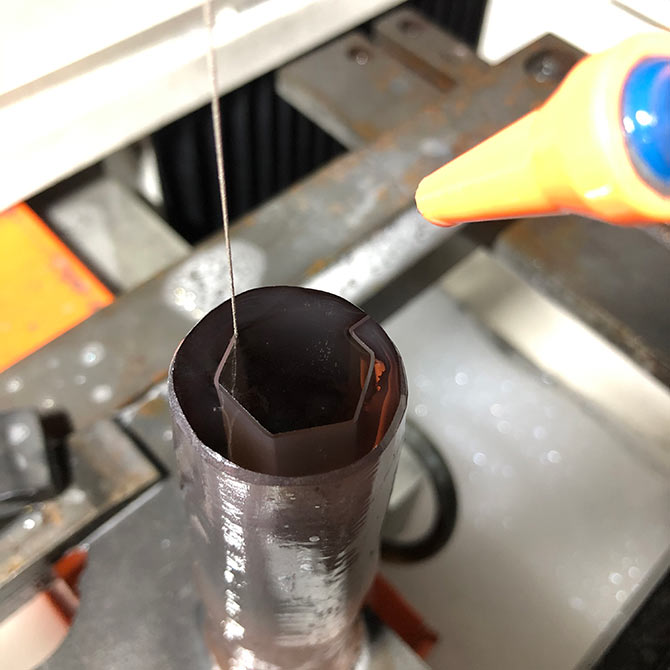

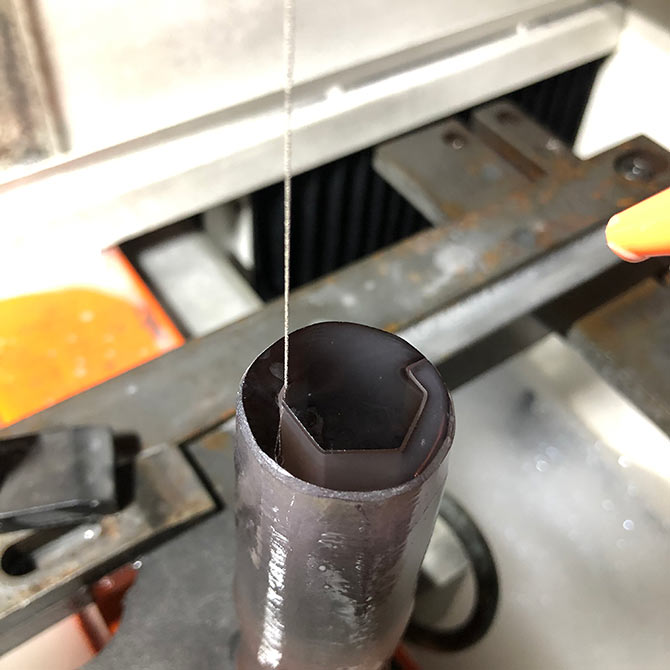

切割描述：把有DXF圖紙的U盤插入在JINKE_GKOX3040往復線金剛線切形機的控制面板上，直接導入圖紙切割。先從藍寶石圓柱的外圍進刀切割一個引子，再正式切割所需圖形。當天沒切割完，按下暫停，第二天再啟動切割。整個圖形切割用時十個半小時。
切割工藝為直線切割。
切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | 141 | |
切割邊長 | mm | 10 | |
切割周長 | mm | 60 | |
切割速度 | mm/s | 0.002 | |
切割速度 | mm/Min | 0.12 | |
清角時間 | s | 60 | |
金剛線速度 | m/s | 3 | |
金剛線補償 | mm | 0.4 | |
切割時間 | h | 10時30分 |
切割結果
切割完尺寸：邊長10 mm

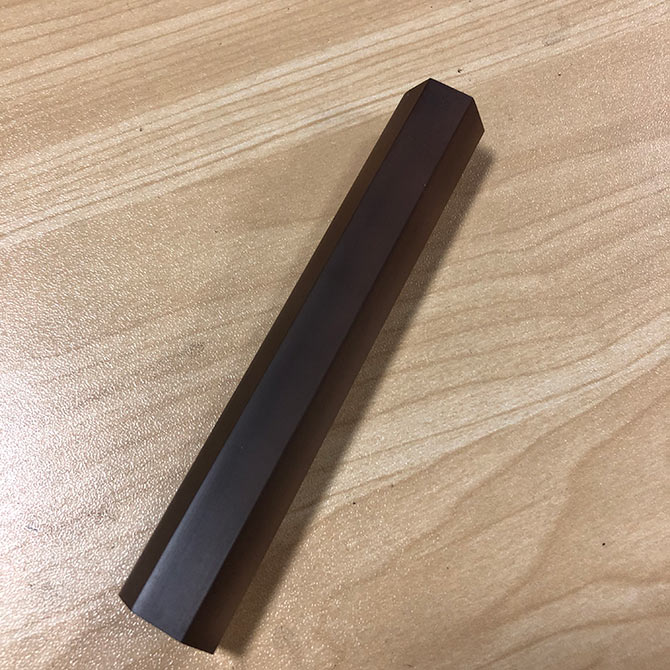

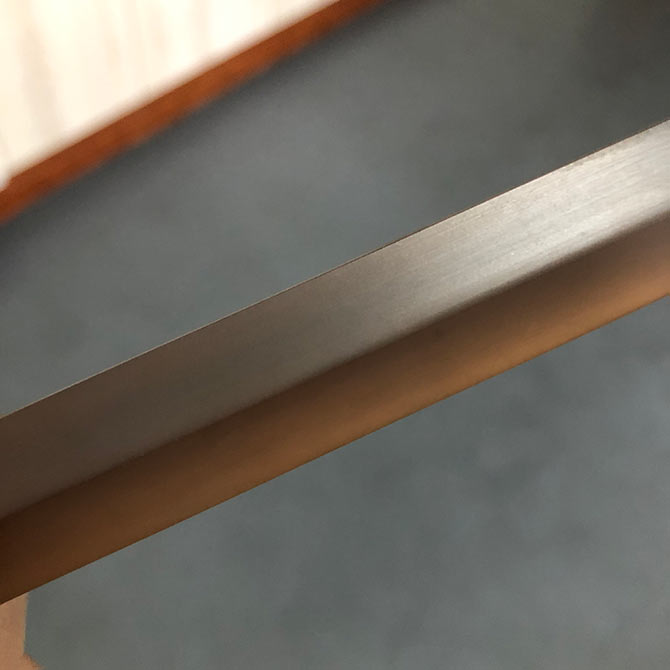

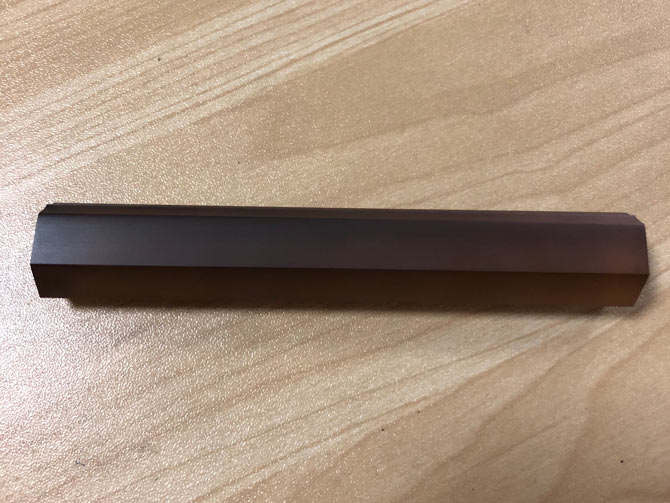

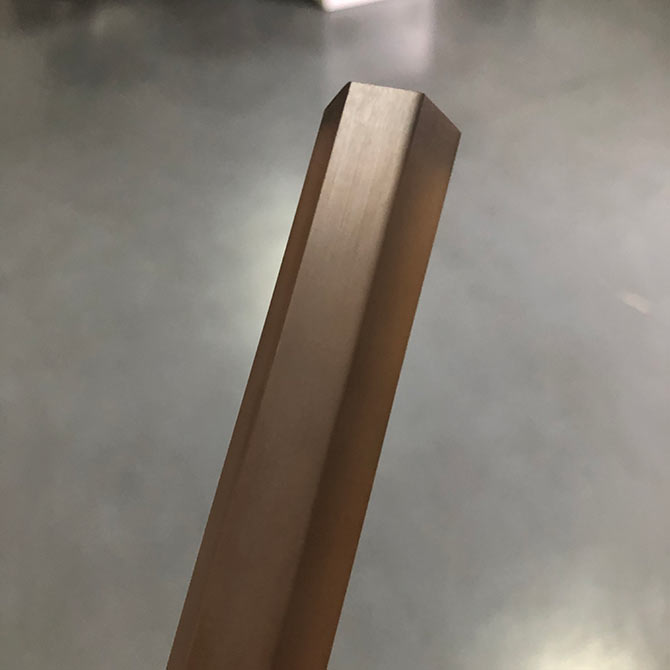

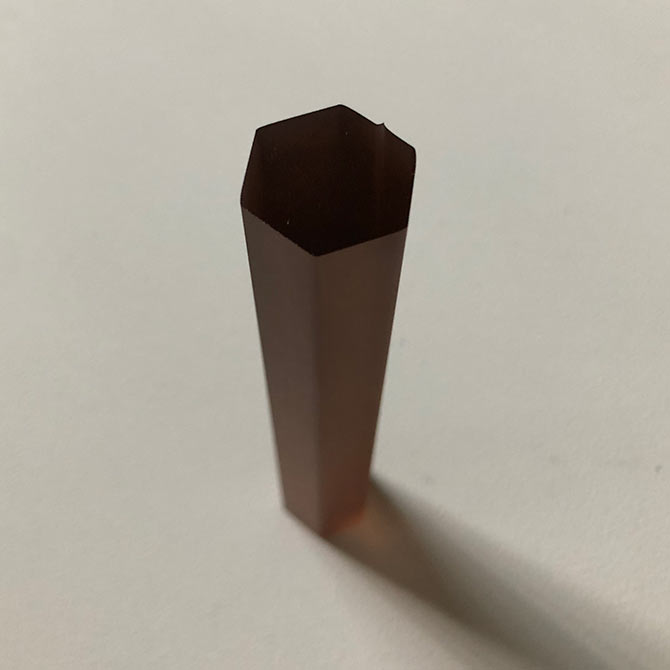

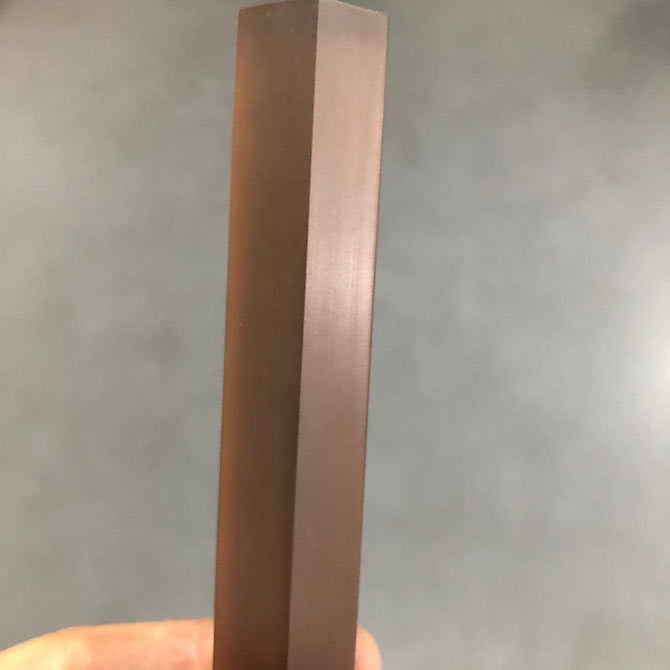

切割效果如下圖
