今科C型金剛石線切形機加工實例：不知名梯形形狀黑色材料切圓形切割記錄
泰州今科自動化技術_
不知名梯形形狀黑色材料切圓形切割記錄
尺寸長*寬*高：
試樣材質 | 不知名黑色材料 |
試樣描述 | 梯形形狀，上底36mm，下底70mm，高度30mm；厚度6mm |
加工要求 | 圓形切割。 |
試樣加工機器 | JINKE_GKOX3040 今科C型往復線金剛線切形機 |
金剛線 | 金剛石線參數（直徑0.37mm，長度300mm） |
冷卻方式 | 冷卻液澆注冷卻，一方面對金剛石線降溫，延遲線的使用壽命，另一方面對切割面降溫，減小溫度對試樣的影響。 |

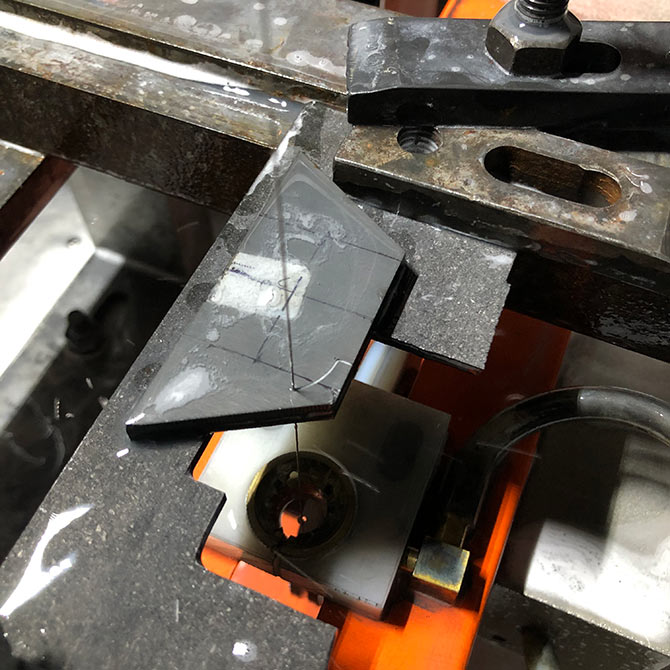

切割前的準備工作：切割前，把材料固定在石墨板上，再把石墨板固定在工作臺的工件架上。
切割數據
項目 | 單位 | 數據 | 備注 |
切割高度 | mm | ||
切割直徑 | mm | 20 | |
切割周長 | mm | 62.8 | |
切割速度 | mm/s | 0.01 | |
切割速度 | mm/Min | 0.6 | |
清角時間 | s | 100 | |
金剛線速度 | m/s | 4 | |
金剛線補償 | mm | 0.18 | |
加工時間 | 2時27分 |

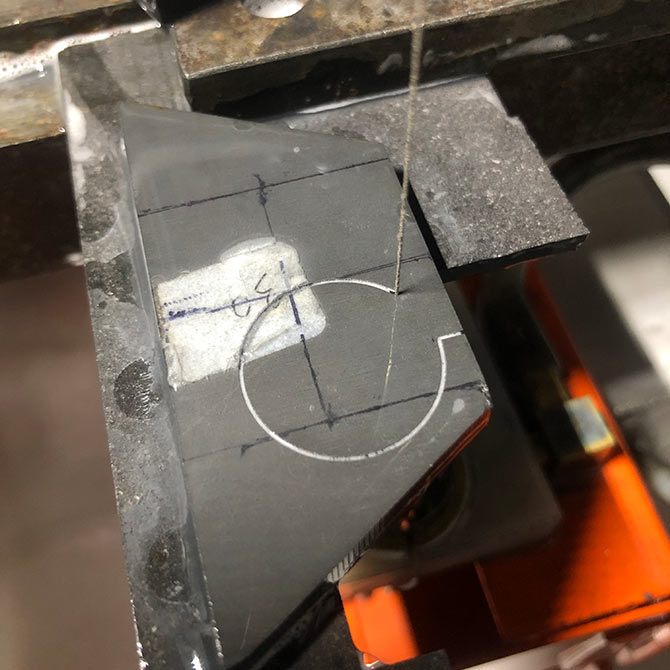

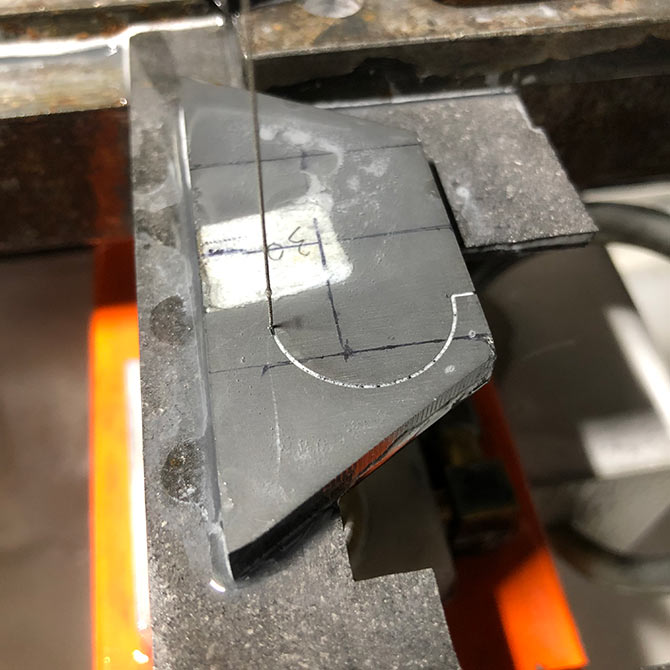

切割結果

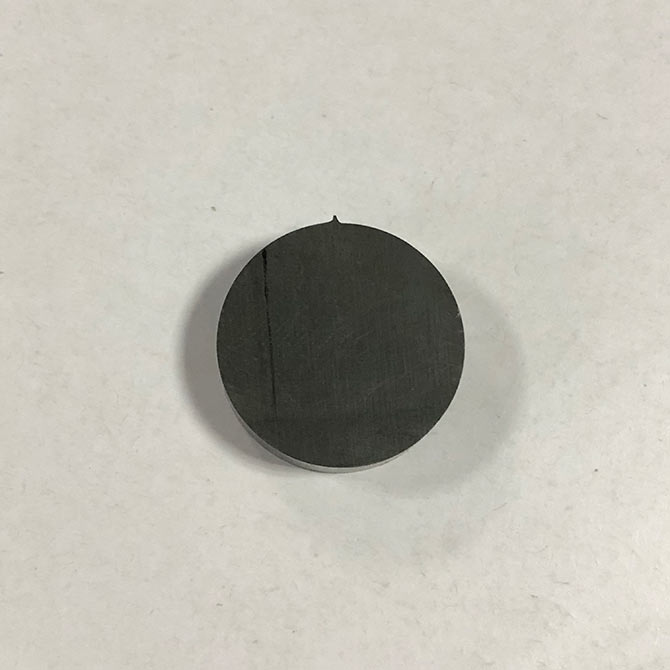

切割完尺寸：直徑20mm
